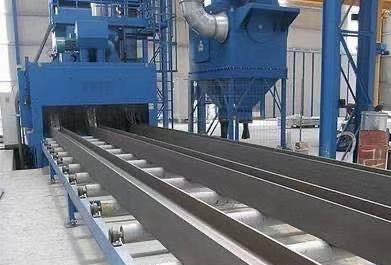

通過式拋丸機的結構
通過式拋丸機主要是由拋丸部分和電氣控制部分來組成的,拋丸的部分當然包括上料和下料的輸送裝置,清理室的部分等,清理室中當然是要有拋丸器裝置的,而電氣控制的部分則主要包括有各種運行的回路,還應該包括一些保護的裝置等,具體情況如下:
一、主要結構部分
1、一臺拋丸的設備要運作起來當然應該包括送料和出料的裝置了,不管是什么類型的設備,都會配置相應的上料下料裝置,用于對丸砂的輸送和對工件的輸送,一般需要將丸砂輸送到拋丸器中,需要將工件輸送到室體中,完成清理后還要有相應的輸出裝置。
2、大部分的設備都是將清理室來作為拋丸機的主體部分,一般的清理室中會包含有拋丸器,室體,密封的裝置,護板等來組成,在清理室中可以裝置多個拋丸器,保證對工件來進行多角度的清理,在室體內通常還會設置一個防護的裝置,主要是為了保證彈丸不會飛出。
3、出于節省操作成本和環保的考慮,一般都會設計一個彈丸循環的系統,這個系統一般會包含輸送的裝置,提升機裝置,分離器裝置等。使用輸送裝置將彈丸輸送到提升機,然后將清理室里面的彈丸和雜質提升到頂部,通過輸送的裝置送到分離器中,在分離器里面將彈丸和雜質等分離,將分離出來的彈丸送入到存儲裝置中,可以再次提供給拋丸器來使用了。
二、電氣控制的部分
1、拋丸的設備一般會使用斷路器這個裝置來對電機做短路的保護,使用熱繼電器的裝置來對電機做過載的保護。
2、對于彈丸循環的系統要配置檢測的開關,隨時的對系統運行情況進行檢測,防止發生堵塞情況,如果發生堵料,跳閘情況時,還需要有PLC裝置來進行報警。
3、在清理室的檢修門上需要裝有行程的開關,方便進行安全的檢修操作,在每個拋丸器的端蓋上面也要裝上行程的開關。
4、在升降的電機高及低的限度位置要裝上開關,能夠保證升降自動的停止,在分離器的倉位上要裝有料位計,從而能夠實現控制操作。
5、要保證拋丸器和其蓋板,檢修門有聯鎖反應,當蓋板等打開時,拋丸器是不能夠啟動的。
6、拋丸器還應該和供丸閘有聯鎖的反應,拋丸器不運行時,供丸閘是不工作的。
